Март,2011

Новые инструменты и решения от Sandvik Coromant - CoroPak 11.1



Новые инструменты Sandvik Coromant (Сандвик)



Содержание:



  • Система крепления QS, подача СОЖ под высоким давлением
  • CoroTurn® TR - Пластины из CBN для точения закаленных сталей
  • CB7035 - Новый сплав для твердого точения
  • Пластина CoroCut®, размер R, геометрия GM – Тяжелая обработка канавок
  • Лезвия и резцовые блоки CoroCut® для обработки глубоких канавок
  • CoroDrill® 881 – Новое сверло со сменными пластинами для обработки отверстий малого диаметра
  • CoroDrill® 452 - Обработка отверстий с жесткими допусками в деталях из композитных материалов
  • CoroMill® 326 - Резьбонарезание и обработка фасок в отверстиях малого диаметра
  • CoroMill® 327 - Фреза для внутренней обработки
  • CoroMill® 328 - Фреза для обработки канавок и нарезания резьб
  • CoroThread® 266 - Новые пластины со вставками из CBN для нарезания резьб на деталях из закаленных сталей
  • Coromant Capto®, короткое исполнение  - Адаптеры Coromant Capto с соединением SL короткого исполнения
  • Цанги ER - Цанги с металлическим уплотнением

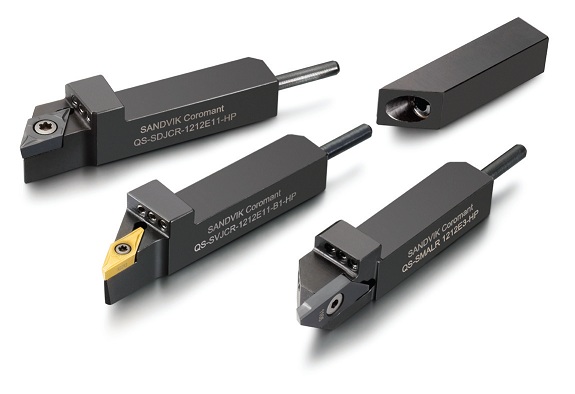

Система крепления QS, подача СОЖ под высоким давлением

Система крепления QS, подача СОЖ под высоким давлением



Особенности и преимущества

• Улучшенное стружкодробление при обработке вязких материалов

• Повышенная стойкость

• Быстрая смена инструмента - сокращение времени простоя оборудования

• Державки небольшого размера с жесткой фиксацией сопел для точнонаправленной подачи СОЖ

• Имеющуюся систему QS легко модифицировать для внутреннего подвода СОЖ



Область применения

• Точение, отрезка и обработка канавок на мелкоразмерных деталях

• Автоматы продольного точения Citizen, Star, Nexturn

• Медицинская промышленность: титан, кобальт-хром, нержавеющие стали

• Аэрокосмическая промышленность: жаропрочные сплавы

• Общее машиностроение: материалы с низким содержанием углерода

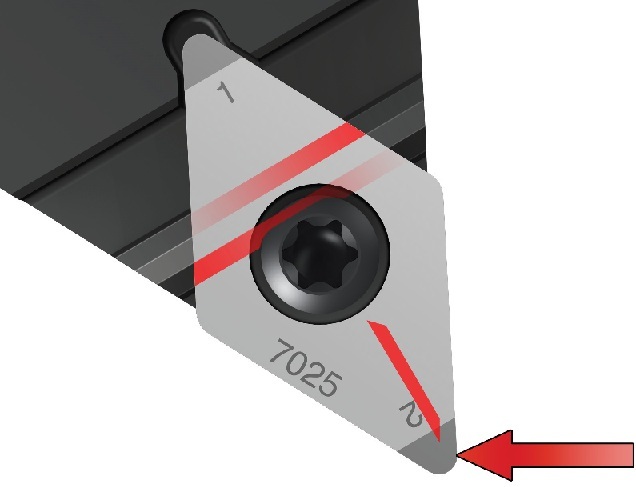

CoroTurn® TR - Пластины из CBN для точения закаленных сталей



Пластины из CBN для точения закаленных сталей



Особенности и преимущества

  • Надежная обработка деталей из закаленных сталей
  • Высокая точность и качество обработки
  • Сплавы CB7015 и CB7025, оптимизированные для обработки закаленных сталей
  • T-образная направляющая обеспечивает точное позиционирование и надежное закрепление пластины при обработке с переменными и разнонаправленными силами резания



Область применения

  • Точение и профильная обработка закаленных сталей (55-65 HRc)
  • CB7015 для непрерывного и легкого прерывистого резания
  • CB7025 для легкого и умеренного прерывистого резания

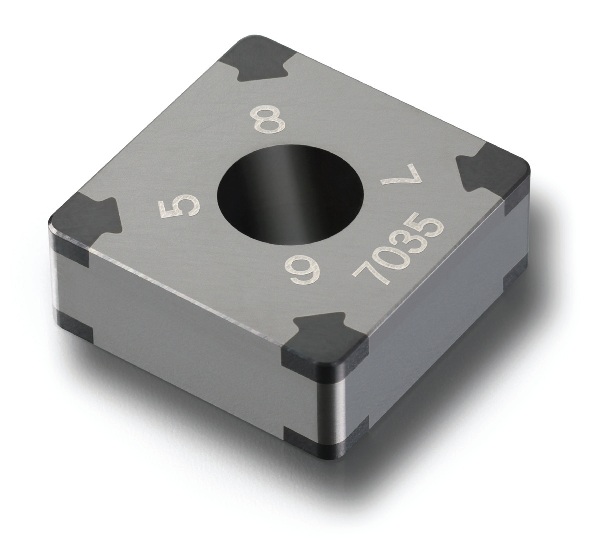

CB7035 - Новый сплав для твердого точения





CB7035 - Новый сплав для твердого точения

Особенности и преимущества

• Высокая надежность на операциях с высокими

требованиями к прочности режущей кромки

• Двусторонние и односторонние многовершинные

пластины с вставками из CBN

• Стабильная обработка без сколов при обработке с ударом

• Пластины Xcel и Wiper - высокая производительность

и качество поверхности



Область применения

• Твердое точение (55-65 HRc), в основном, закаленных

сталей

• Чистовая обработка с высоким качеством поверхности

• Прерывистая обработка пазов и уступов с длительным

резанием

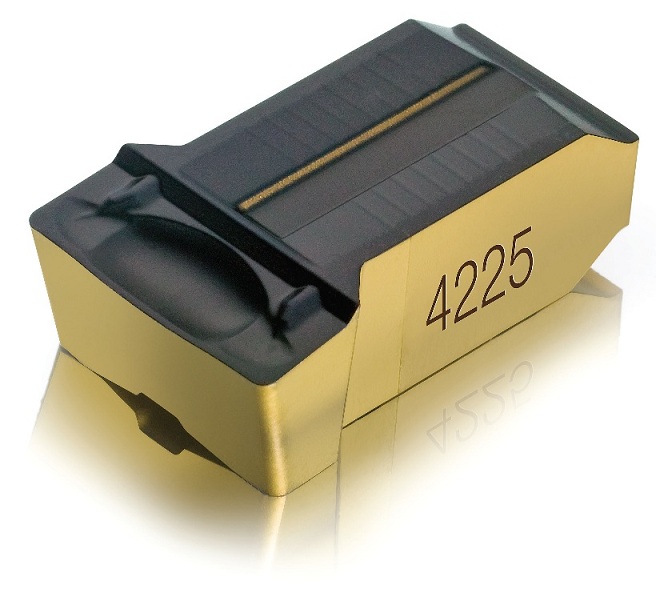

Пластина CoroCut®, размер R, геометрия GM – Тяжелая обработка канавок



Особенности и преимущества

• Геометрия GM формирует узкую стружку, обеспечивая

ее беспрепятственную

эвакуацию

• Пластина с задними углами обеспечивает мягкое резание

и снижает нагрузки

• Геометрия пластины снижает риск возникновения вибраций

и мощность резания

• Доступны пластины различной ширины

• Доступны пластины из высокопроизводительных сплавов



Область применения

• Тяжелая обработка канавок

• Колен- и распредвалы, кольца и диски турбин, валы и валки

• Пластины CoroCut R можно применять во многих

инструментальных системах.

Диапазон подач: 0.15 - 0.50 мм/об (0.001 - 0.020 дюйм/об)

Пластина CoroCut®, размер R, геометрия GM – Тяжелая обработка канавок

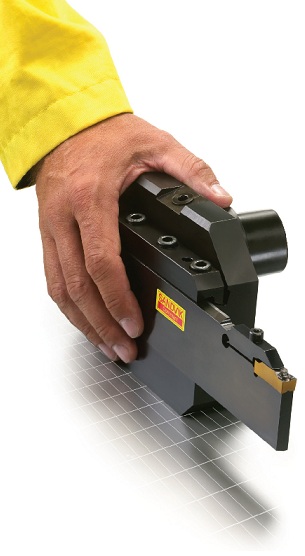

Лезвия и резцовые блоки CoroCut® для обработки глубоких канавок



Лезвия и резцовые блоки CoroCut® для обработки глубоких канавок

Особенности и преимущества



• Надежная тяжелая обработка глубоких и широких

канавок

• Соединение Coromant Capto® для повышения

жесткости и эффективности

• Прочная конструкция с жестким закреплением винтами

• Крепление Coromant Capto®





Область применения



• Черновая обработка глубоких канавок

• Max глубина (ar) 120 мм (4.724")

• Ширина 9 - 15 мм (0.354 - 0.591")

• Энергетическая промышленность: паровые

и газовые турбины

• Насосы и клапаны

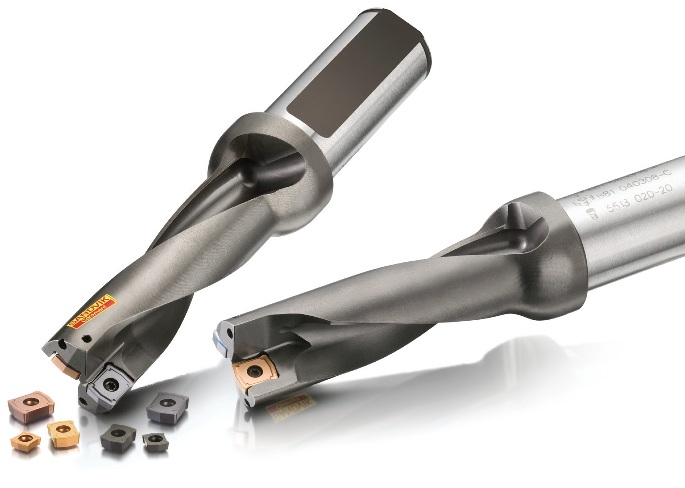

CoroDrill® 881 – Новое сверло Sandvik Coromant со сменными твердосплавными пластинами для обработки отверстий малого диаметра



CoroDrill® 881



Надежная обработка отверстий малого диаметра



Особенности и преимущества

• Лучший выбор для обработки в нестабильных условиях

• Жесткий корпус и жесткое закрепление пластин

• Надежное решение для обработки отверстий диаметром менее 24 мм (0.945")

• Хороший выбор для использования в качестве невращающегося инструмента

• Пластина с двумя режущими кромками

• Универсальная геометрия для всех групп материалов



Область применения

• Диапазон диаметров: 14–23.50 мм (0.562–0.937")

• Низкие и средние подачи

• Нестабильные условия, требующие прочности пластин с жестким закреплением

• В качестве невращающегося инструмента

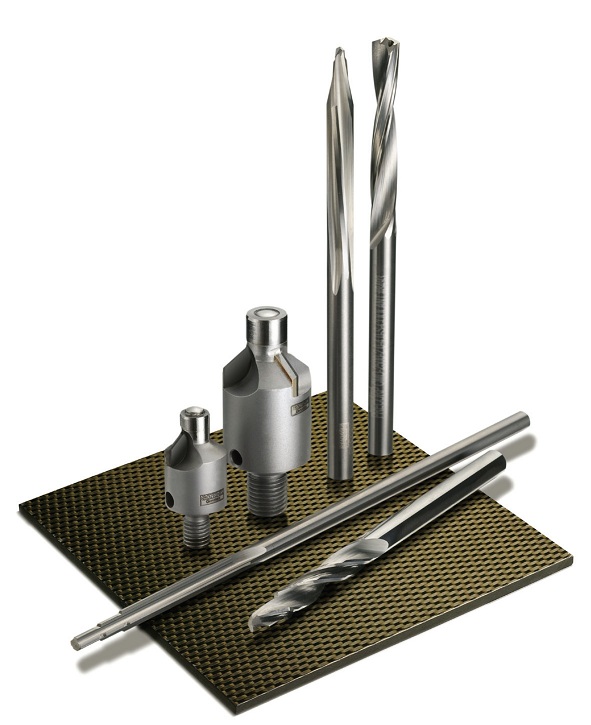

CoroDrill® 452 - Обработка отверстий с жесткими допусками в деталях из композитных материалов



Sandvik Coromant - CoroDrill® 452

Особенности и преимущества

• Комплексное решение для обработки отверстий

в композитах

• Оптимизировано для обработки углепластиков как

по отдельности, так и в пакетах с металлами

• Высокая точность отверстия, ниже риск отслаивания и

образования заусенцев

• Инструменты для обработки углепластиков: сверло,

развертка и зенковка

• Инструменты для обработки пакетов «углепластик/

металл»: сверло, сверло с направляющей, развертка



Область применения

• Портативные ручные дрели

• Отверстия под заклепки и болты

• Используйте с кондукторной втулкой для большей

точности отверстия

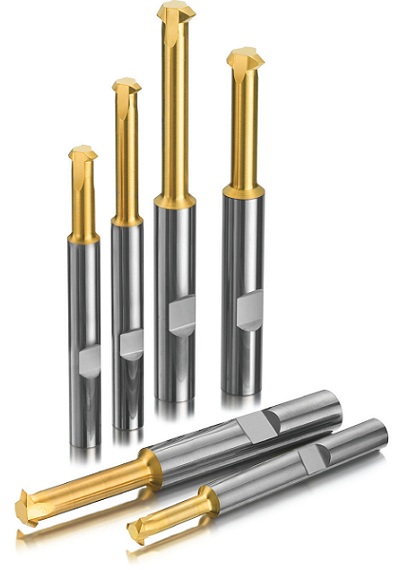

CoroMill® 326 - Резьбонарезание и обработка фасок в отверстиях малого диаметра





Особенности и преимущества

• Высокая скорость снятия металла за счет трех режущих кромок

• Обычная и обратная обработка фасок в отверстиях одним инструментом

• Твердый сплав GC1025 с износостойким покрытием PVD

• Фрезы малого диаметра, от 5.8 мм (0.228")

• Обработка с большим вылетом, до 35 мм (1.378")



Область применения

• Внутренняя обработка в отверстиях диаметром от 6 мм (0.236")

• Резьбофрезерование

• Обычная и обратная обработка фасок одним и тем же инструментом

CoroMill® 326 - Резьбонарезание и обработка фасок в отверстиях малого диаметра

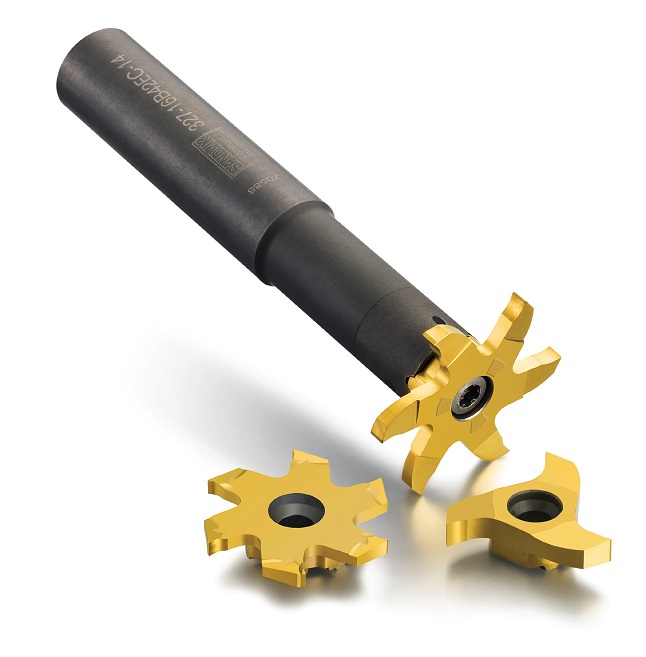

CoroMill® 327 - Фреза для внутренней обработки



Особенности и преимущества



• Высокая производительность за счет большого

количества зубьев

• Универсальный инструмент для нарезания резьб,

обработки канавок и фасок

• Острые режущие кромки для получения канавок

высокого качества

• Внутренний подвод СОЖ для лучшей эвакуации стружки

• Пластины 4 типоразмеров

• Твердосплавные и стальные хвостовики разной длины для жесткого

закрепления и высокой производительности

CoroMill® 327 - Фреза для внутренней обработки



Область применения



• Нарезание резьб, обработка канавок, в том числе под стопорные кольца, и фасок в отверстиях диаметром от 10 мм (0.394")

• Обработка канавок глубиной до 10 мм (0.394")








Для получения подробной информации о новых инструментах от Sandvik Coromant (Сандвик) обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49

(812) 603 20 49
