Новые инструменты и решения от Sandvik Coromant - CoroPak 12.1

Содержание:

Spectrum™ Turn
T-Max® P -KRR
Токарный сплав GC3210
Фрезы CoroMill® Plura и термопатроны с креплением iLock™
CoroMill® 170
CoroDrill® 860
CoroDrill® 870
CoroTap™ 210, 370
CoroDrill® 861
CoroDrill® 862
Инструментальные блоки с ручным закреплением инструмента, DIN 69881
Антивибрационные фрезерные адаптеры Silent Tools®
Инструментальные блоки Coromant Capto®

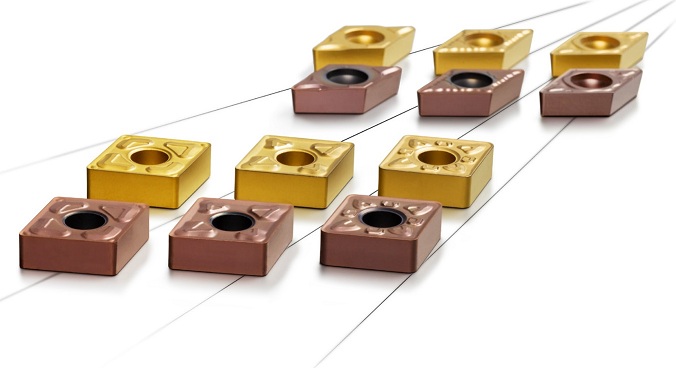

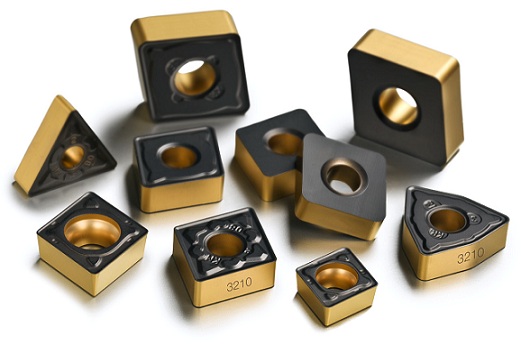

Универсальные пластины для точения

Универсальные пластины для точения

Особенности и преимущества

• Универсальность: одна пластина для различных материалов и видов обработки

• Легко выбирать и применять

• Сокращение номенклатуры пластин

• Надежная бесперебойная обработка

Область применения

• Точение сталей, нержавеющих сталей, жаропрочных сплавов, чугунов, титана и цветных сплавов

• От чистовых до средних черновых операций

• Умеренные и низкие режимы резания: в общем случае скорость резания до 200 м/мин (650 фут/мин) и подача до 0.4 мм/об (0.015 дюйм/об)

Подробнее...

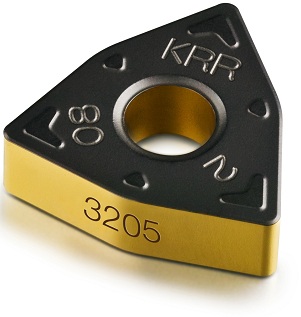

Геометрия для обработки чугуна

Особенности и преимущества

• Высокая надежность процесса обработки

• Прогнозируемый износ пластины при обработке в

тяжелых условиях

• Увеличение загрузки станка

Область применения

• Наружное и внутреннее точение

• Серый чугун, чугун с шаровидным графитом

• Обработка литых деталей в условиях тяжелого

прерывистого резания: поверхностей с литейной коркой, пазами и отверстиями

Улучшенные свойства

Особенности и преимущества

• Высокая надежность при обработке чугуна в любых условиях

• Высокая стойкость инструмента и стабильность обработки

• Легкая геометрия режущей кромки, снижающая силы резания и температуру в зоне резания

Область применения

• Чугун с шаровидным графитом

• Хорошие и умеренные условия обработки, обработка с СОЖ и без нее, непрерывное и прерывистое резание

• От чистовых до черновых операций

• Внутреннее и наружное точение, растачивание

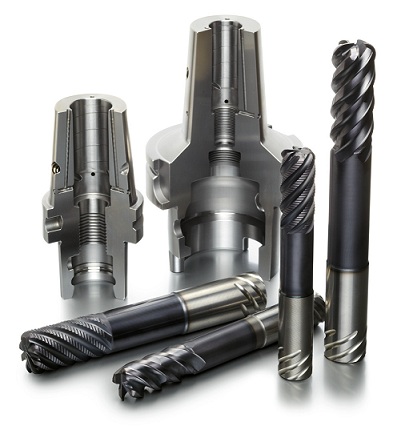

Надежное фрезерование титана

Особенности и преимущества

• Высокая надежность и точность обработки благодаря защите от вытягивания инструмента

• Глубина резания до трех раз больше – сокращение времени обработки

• Более высокая стойкость инструмента за счет низкого биения

• Термопатрон обеспечивает необходимое усилие зажима при каждом закреплении фрезы

Область применения

• Фрезерование титана с высокими требованиями к надежности, производительности и точности обработки

Надежное фрезерование титана

• Дополнительное применение – обработка стали и нержавеющей стали

• От чернового фрезерования в полный паз до чистового фрезерования

• Двухкоординатное фрезерование с большой глубиной резания

Подробнее...

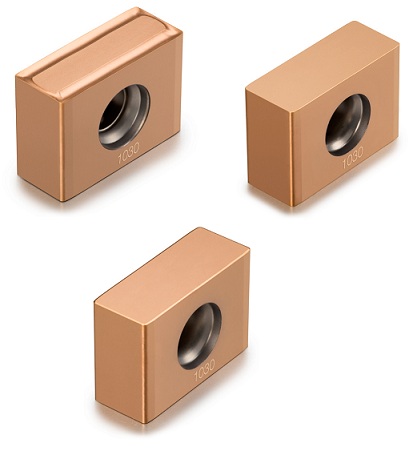

Пластины для легкой обработки

Особенности и преимущества

• Высокая точность обработки

• Низкие силы резания

• Более высокая скорость резания при большей стабильности обработки

• Оптимизирована для малогабаритных зубофрезерных станков небольшой мощности

Область применения

• Черновое зубофрезерование, зубчатые колеса внешнего и внутреннего зацепления

• Большие зубчатые колеса с модулем от 12 до 22

• Рекомендуемая подача ниже, чем для геометрий -PM (умеренные условия обработки) и -PH (тяжелые условия обработки)

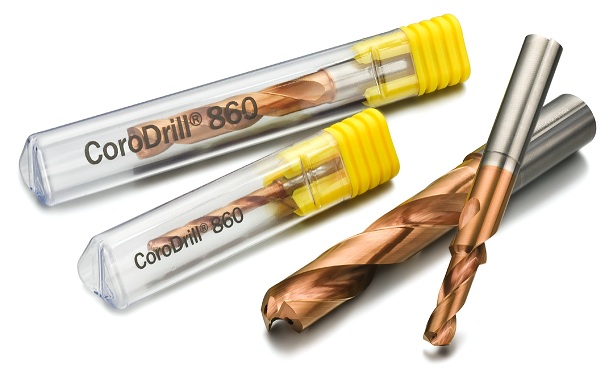

Производительное сверло постали

Особенности и преимущества

• Возможность работать на более высоких режимах резания

• Более низкая стоимость изготовления отверстия

• Повышенная надежность и эффективность

• Оптимизированный процесс эвакуации стружки

• Высокая стойкость, контролируемый износ

Область применения

• Обработка сталей, дающих длинную и короткую стружку, например, нелегированных, низкоуглеродистых, низколегированных, высоколегированных сталей, а также стального литья

• Стандартный диапазон диаметров: 3–20 мм (0.118−0.787")

• Глубина сверления: 3–8 × Dc

• Точность отверстия: IT8–IT9

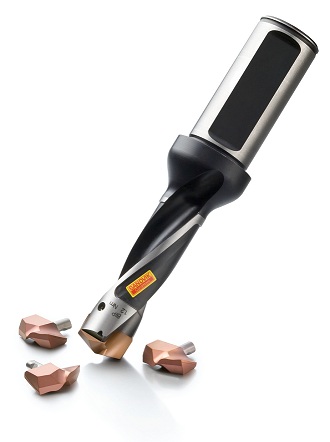

Сверло со сменными головками

Особенности и преимущества

• Стабильность и надежность

• Легкая и безопасная замена головок

• Высокая стойкость и большая подача

• Превосходное качество отверстий

• Оптимизированная эвакуация стружки

• Низкая стоимость изготовления отверстия

Область применения

• Точность отверстия: IT 9–10

• Диапазон диаметров сверла: 12–20.90 мм (0.472–0.823") для стандартного ассортимента

• Глубина сверления: 3 и 5 × Dc (стандартный ассортимент)

• Типовые отверстия: предварительные отверстия под нарезание резьбы метчиком, отверстия для болтовых соединений

• Для большинства отраслей промышленности, например, энергетической, автомобильной и общего машиностроения

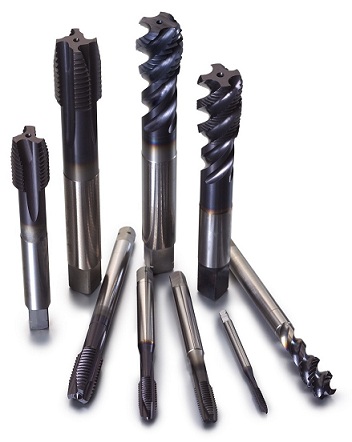

Оптимизированные метчики для обработки стали

Особенности и преимущества

• Высокая производительность при высокой стойкости

• Снижение простоев оборудования

• Высокая эффективность процесса обработки

• Повышенная производительность за счет высокой скорости резания

• Оптимальные характеристики резания за счет геометрии и покрытия, предназначенных для обработки определенного материала

Область применения

• Оптимизированы для обработки стали, твердостью до 350 HB

• Обработка сквозных и глухих отверстий различных стандартов DIN, DIN/ANSI

• Профиль резьбы: метрическая (M), метрическая с мелким шагом (MF), UNC, UNF

• Длина резьбы до 3×D

• Метчики для нарезания метрической, UNC и UNF резьб в глухих и сквозных отверстиях имеют внутренний подвод СОЖ

• Предназначены для закрепления в патронах SyncroFlex®* для метчиков

Метчики CoroTap оптимизированы для обработки определенного материала.

* SynchroFlex – это зарегистрированная торговая марка компании Tapmatic Corp., США

Подробнее...

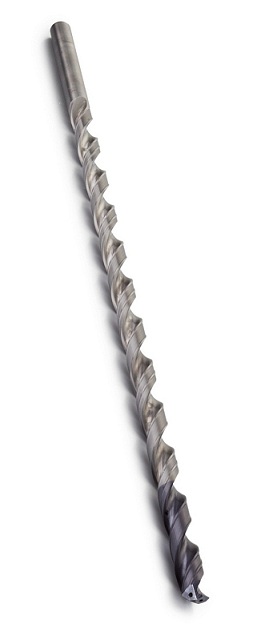

Цельные твердосплавные сверла для обработки глубоких отверстий

Особенности и преимущества

• Получение точных отверстий глубиной до 30×Dc без циклов вывода сверла (для удаления стружки)

• Возможность работать с высокой скоростью резания и с большой подачей позволяет обеспечить высокую производительность, а следовательно, снизить стоимость изготовления отверстия

• Быстрое и эффективное удаление стружки сокращает время простоя оборудования и повышает стойкость инструмента

Область применения

• Точность отверстий: H8−H9

• Сверло необходимо закреплять только в высокоточном патроне

• Глубина сверления: 12−30 × Dc

• Широкий диапазон обрабатываемых материалов

• Сверление обычных отверстий, пересекающихся отверстий и наклонных поверхностей

• Автомобильная промышленность: коленчатые валы, блоки цилиндров, головки цилиндров

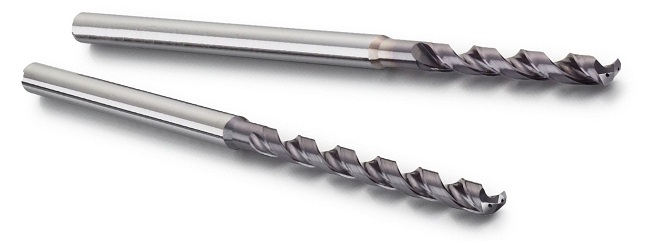

Цельные твердосплавные микросверла

Особенности и преимущества

• Высокая эффективность обработки сталей, нержавеющих сталей, чугуна и алюминия

• Сложная геометрия сверла и особая обработка его поверхности обеспечивают эффективное резание

• Хорошее врезание и выход из отверстия, обработка отверстий с жесткими допусками

Область применения

• Точность отверстия: H8–H9

• Предназначены для обработки всех групп материалов

• Глубина сверления: 8-12 × Dc

• Диапазон диаметров сверла: 1.85–2.95 мм (0.073–0.116")

• Сверла необходимо закреплять только в высокоточных патронах HydroGrip®

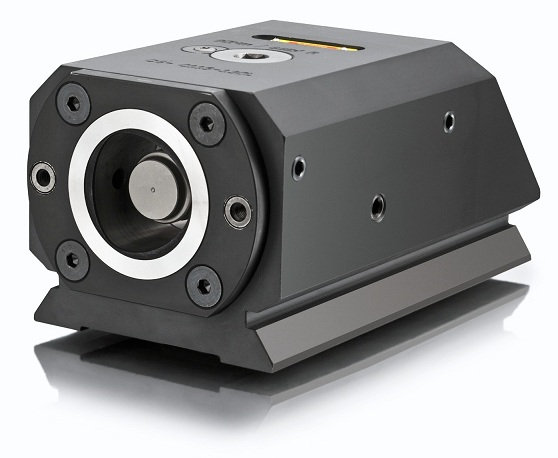

Быстросменные инстру-ментальные блоки с креплением типа "ласточкин хвост"

Особенности и преимущества

• Увеличение загрузки станка за счет быстрой смены и настройки инструмента

• Отсутствие необходимости в пробных проходах из-за возможности предварительной настройки инструмента вне станка

• Повышенная жесткость системы

• Удобство обслуживания − оправки имеют меньшие размеры и вес, поэтому их легко менять

• Быстросменность инструмента решает проблему недостаточного числа позиций в резцедержателе

Область применения

• Вертикальные и горизонтальные станки для тяжелой обработки

• Поворотный резцедержатель с креплением по DIN 69881

• Энергетическая промышленность, нефтегазовая промышленность, получение первичных металлов и изготовление шасси летательных аппаратов

• Для обычных оправок и антивибрационных расточных оправок Silent Tools с соединением Coromant Capto размером C6 и C8

• Возможность использования головок и адаптеров CoroTurn SL, CoroCut SL и CoroTurn SL70 для сборки большого числа разнообразных наладок при ограниченном количестве позиций в резцедержателе

• При использовании антивибрационных расточных оправок Silent Tools быстросменная система Coromant Capto позволяет быстро извлечь инструмент, обеспечивая возможность применения инструмента, закрепленного в других позициях резцедержателя

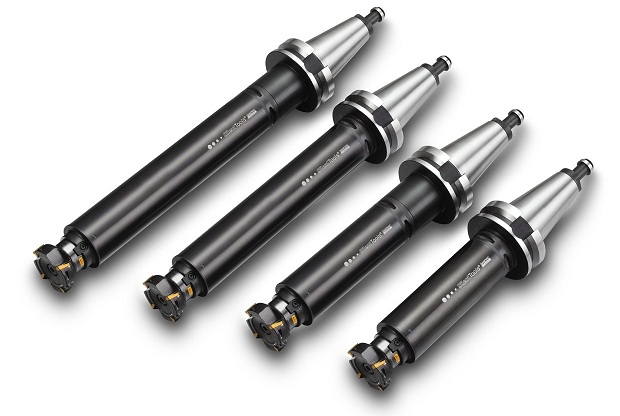

Антивибрационные фрезерные адаптеры Silent Tools

Особенности и преимущества

• Повышение производительности, по меньшей мере, на 50% для адаптеров небольшой длины и до 300% для адаптеров большей длины

• Повышение качества обработанной поверхности

• Повышение надежности процесса обработки

• Модульная оснастка для сборки наладок требуемой длины

• Широкие функциональные возможности, охватывающие все группы материалов и области обработки

Область применения

• Длина инструментальной наладки: 4–8×Dm

• Торцевое фрезерование, фрезерование уступов, карманов и пазов, фрезерование по винтовой интерполяции и с врезанием под углом

• Стали, нержавеющие стали, чугуны

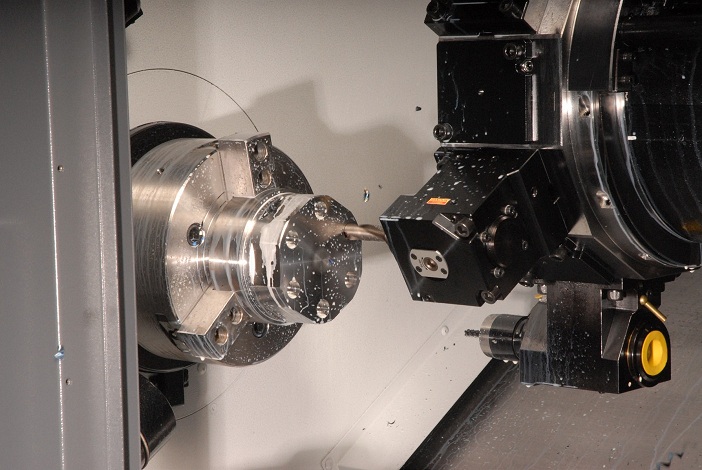

Инструментальные блоки Coromant Capto

Особенности и преимущества

• Быстросменная оснастка значительно сокращает время смены и наладки инструмента

• Двухпозиционные инструментальные блоки повышают вместимость револьверной головки

• Приводные инструментальные блоки Coromant Capto® позволяют использовать различные вращающиеся инструменты

• Высокая жесткость для точного позиционирования

• Система CoroTurn® HP с подачей СОЖ под высоким давлением

• Простота использования

Область применения

Инструментальные блоки для невращающегося и

вращающегося инструмента, включая двухпозиционные

блоки, могут применяться в револьверных головках

следующих типов:

• CDI, Coromant Capto Disc Interface

• CBI, Coromant Capto Bolt Interface, крепление болтами

• VDI (DIN 69880)

• Револьверная головка для невращающегося инструмента

Для получения подробной информации о новых инструментах от Sandvik Coromant (Сандвик) обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49
