Станок Mazak INTEGREX I
Станки Mazak серии INTEGREX I стали воплощением последних достижений в увеличении частоты вращения, точности обработки и легкости управления. Это уникальная новинка в области высокоточной и производительной обработки, оснащенная специальной упрощенной системой настройки, что позволяет снизить временные затраты на подготовку станка к выполнению той или иной операции.
Технические характеристики

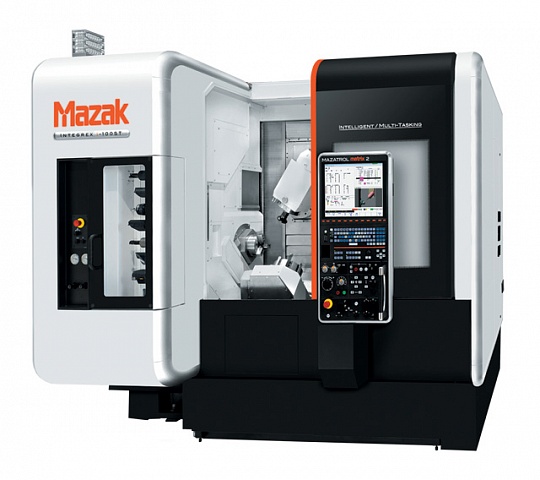

| Станки Mazak серии INTEGREX I 100 |
I-100 |
I-100S |
I-100ST |
|
Расстояние между патроном и центром: |
— |
— |
— |
|
Размер патрона (главный/второй шпиндель): |
6"/- |
6"/6" |
6"/6" |
|
Макс.устанавливаемый диаметр: |
ø 530 мм |
ø 530 мм |
ø 530 мм |
|
Макс.устанавливаемый диаметр (нижняя револьверная головка): |
— |
— |
ø 400 мм |
|
Макс. обрабатываемая длина: |
519 мм |
854 мм |
854 мм |
|
Макс.обрабатываемый диаметр: |
ø 500 мм |
ø 500 мм |
ø 500 мм |
|
Макс.обрабатываемый диаметр (нижняя револьверная головка): |
— |
— |
ø 400 мм |
|
Шпиндель (при 30-мин. цикле): |
6000 об/мин/11 кВт |
6000 об/мин/11 кВт |
6000 об/мин/11 кВт |
|
Второй шпиндель (при 30-мин. цикле): |
— |
6000 об/мин/11 кВт |
6000 об/мин/11 кВт |
|
Кол-во инструментов: |
36, *72 |
36, *72 |
36, *72 |
|
Фрезерный шпиндель (20% ED): |
12000 об/мин, 7.5 кВт |
12000 об/мин, 7.5 кВт |
12000 об/мин, 7.5 кВт |
|
Требуемая площадь (мм): |
3030×2495 |
3030×2495 |
3030×2495 |
* По дополнительному заказу.
 |

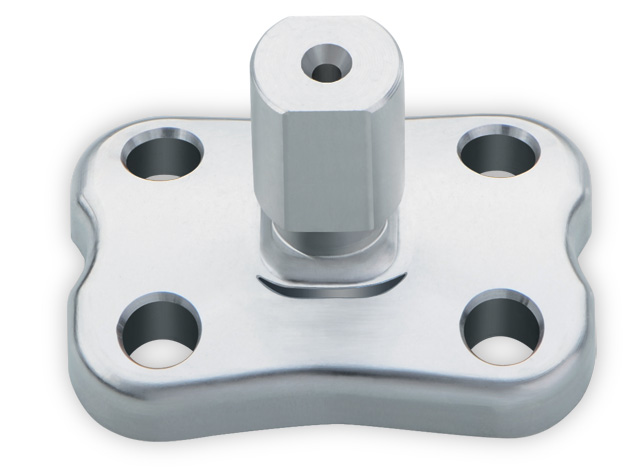

Пример обработки на станке Mazak серии INTEGREX I |

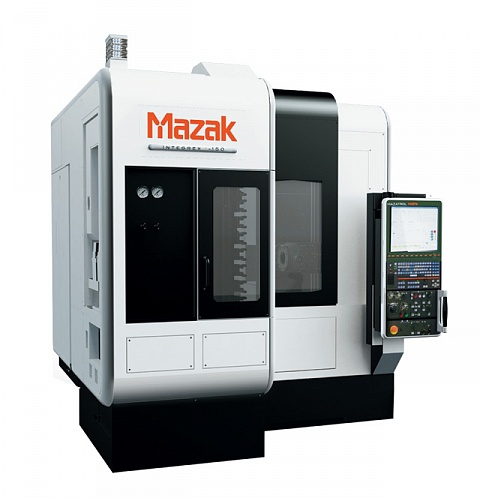

| Станки Mazak серии INTEGREX I 150 |
I-150 |
|
Расстояние между патроном и центром: |
— |
|
Размер патрона (главный/второй шпиндель): |
6"/- |
|
Макс.устанавливаемый диаметр: |
ø 400 мм |
|
Макс.устанавливаемый диаметр (нижняя револьверная головка): |
— |
|
Макс. обрабатываемая длина: |
385 мм |
|
Макс.обрабатываемый диаметр: |
ø 340 мм |
|
Макс.обрабатываемый диаметр (нижняя револьверная головка): |
— |
|
Шпиндель (при 30-мин. цикле): |
5000 об/мин/11 кВт |
|
Второй шпиндель (при 30-мин. цикле): |
— |
|
Кол-во инструментов: |
36, *72 |
|
Фрезерный шпиндель (20% ED): |
12000 об/мин, 7.5 кВт |
|
Требуемая площадь (мм): |
2320×2500 |
* По дополнительному заказу.

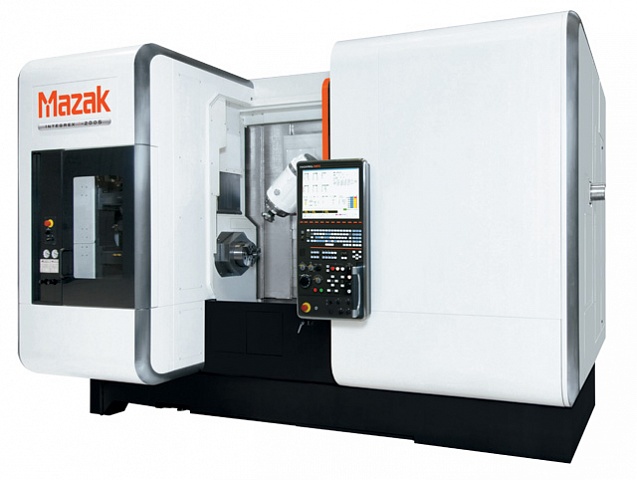

| Станки Mazak серии INTEGREX I 200 |
I-200 |
I-200S |
I-200ST |
|
Расстояние между патроном и центром: |
1000U |
1000U |
1500U |
|
Размер патрона (главный/второй шпиндель): |
8"/- |
8"/8" |
8"/8" |
|
Макс.устанавливаемый диаметр: |
ø 658 мм |
ø 658 мм |
ø 658 мм |
|
Макс.устанавливаемый диаметр (нижняя револьверная головка): |
ø 658 мм |
— |
ø 420 мм |
|
Макс. обрабатываемая длина: |
1011 мм |
1011 мм |
1519 мм |
|
Макс.обрабатываемый диаметр: |
ø 658 мм |
ø 658 мм |
ø 658 мм |
|
Макс.обрабатываемый диаметр (нижняя револьверная головка): |
— |
— |
ø 420 мм |
|
Шпиндель (при 30-мин. цикле): |
5000 об/мин/22 кВт |
5000 об/мин/22 кВт |
5000 об/мин/22 кВт |
|
Второй шпиндель (при 30-мин. цикле): |
— |
5000 об/мин/18.5 кВт |
5000 об/мин/18.5 кВт |
|
Кол-во инструментов: |
36, *72 |
36, *72 |
36, *72 |
|
Фрезерный шпиндель (20% ED): |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
|
Требуемая площадь (мм): |
3990×2800 |
3990×2800 |
4910×2800 |
* По дополнительному заказу.

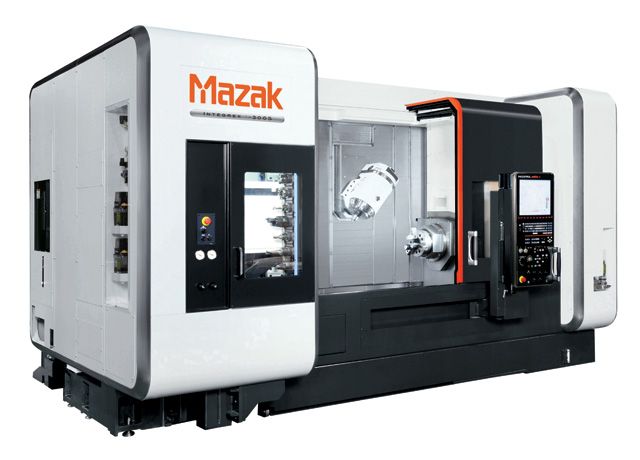

| Станки Mazak серии INTEGREX I 300 |
I-300 |
I-300S |
I-300ST |
|
Расстояние между патроном и центром: |
1000U |
1500U |
1500U |
|
Размер патрона (главный/второй шпиндель): |
10"/- |
10"/10" |
10"/10" |
|
Макс.устанавливаемый диаметр: |
ø 658 мм |
ø 658 мм |
ø 658 мм |
|
Макс.устанавливаемый диаметр (нижняя револьверная головка): |
ø 658 мм |
— |
ø 420 мм |
|
Макс. обрабатываемая длина: |
1011/1519 мм |
1519 мм |
1519 мм |
|
Макс.обрабатываемый диаметр: |
ø 658 мм |
ø 658 мм |
ø 658 мм |
|
Макс.обрабатываемый диаметр (нижняя револьверная головка): |
ø 658 мм |
— |
ø 420 мм |
|
Шпиндель (при 30-мин. цикле): |
4000 об/мин/30 кВт |
4000 об/мин/30 кВт |
4000 об/мин/30 кВт |
|
Второй шпиндель (при 30-мин. цикле): |
— |
4000 об/мин/26 кВт |
4000 об/мин/26 кВт |
|
Кол-во инструментов: |
36, *72 |
36, *72 |
36, *72 |
|
Фрезерный шпиндель (20% ED): |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
|
Требуемая площадь (мм): |
4070×2800, 4910×2800 |
4910×2800 |
4910×2800 |
* По дополнительному заказу.
| Станки Mazak серии INTEGREX I 400 |
I-400 |
I-400S |
I-400ST |
|
Расстояние между патроном и центром: |
1000U/1500U |
1500U |
1500U |
|
Размер патрона (главный/второй шпиндель): |
12"/- |
12"/10" |
12"/10" |
|
Макс.устанавливаемый диаметр: |
ø 658 мм |
ø 658 мм |
ø 658 мм |
|
Макс.устанавливаемый диаметр (нижняя револьверная головка): |
— |
— |
ø 420 мм |
|
Макс. обрабатываемая длина: |
1011/1519 мм |
1519 мм |
1519 мм |
|
Макс.обрабатываемый диаметр: |
ø 658 мм |
ø 658 мм |
ø 658 мм |
|
Макс.обрабатываемый диаметр (нижняя револьверная головка): |
— |
— |
ø 420 мм |
|
Шпиндель (при 30-мин. цикле): |
3300 об/мин/30 кВт |
3300 об/мин/30 кВт |
3300 об/мин/30 кВт |
|
Второй шпиндель (при 30-мин. цикле): |
— |
4000 об/мин/26 кВт |
4000 об/мин/26 кВт |
|
Кол-во инструментов: |
36, *72 |
36, *72 |
36, *72 |
|
Фрезерный шпиндель (20% ED): |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
|
Требуемая площадь (мм): |
4380×2800, 5200×2800 |
5200×2800 |
5200×2800 |
* По дополнительному заказу.
