Станок Mazak INTEGREX E-H II
Станки Mazak серии INTEGREX E-H II гармонично сочетают в себе токарный центр с ЧПУ и обрабатывающий центр, реализуюя концепцию «DONE IN ONE» (СДЕЛАНО В ОДНОМ) для обработки крупногабаритных деталей.
Наиболее эффективны в мелкосерийном производстве, предназначены для обработки широкого ассортимента деталей, в том числе крупногабаритных за один установ. Диапазон ходов по оси Y от 410 до 650 мм и максимальная длина обработки 4096 мм. удовлетворяют любым технологическим требованиям.
Технические характеристики

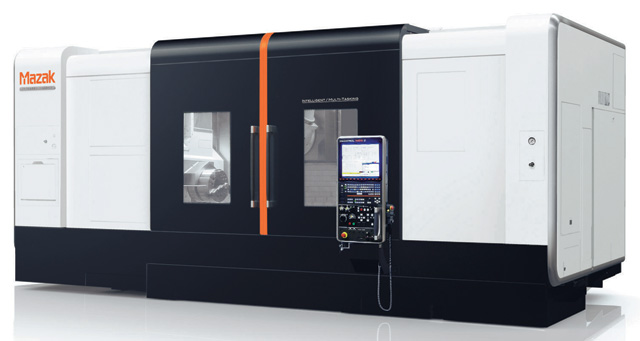

Станки Mazak серии INTEGREX E-420H II |
E-420H II |
E-420H-S II |
E-420H-ST II |
E-420H-ST II (револьверная головка без оси Y) |
Расстояние между патроном и центром: |
1500/3000U |
1500/3000U |
2000U |
2000U |
Макс.обрабатываемый диаметр: |
ø 670 мм |
ø 670 мм |
ø 670 мм/ø 420 мм(нижняя револьверная головка) |
ø 670 мм/ø 610 мм (нижняя револьверная головка) |
Макс. обрабатываемая длина*1: |
1530/3060 мм |
1354/3060 мм |
2027 мм |
2027 мм |
Перемещение по осям (X/Y): |
845/420 мм |
845/420 мм |
Верхняя револьверная головка: 845/420 мм, Нижняя револьверная головка: 232/60 мм |
Верхняя револьверная головка: 845/420 мм, |
(Z)*1: |
1583/3113 мм |
1388/3113 мм |
Верхняя револьверная головка: 2088 мм, Нижняя револьверная головка: 1893 мм |
Верхняя револьверная головка: 2088 мм, |
(B/C): |
240°/360° |
240°/360° |
240°/360° |
240°/360° |
Быстрая подача по осям (X1/Y1/Z1): |
50 000 мм/мин*2 |
50 000 мм/мин*2 |
50 000 мм/мин |
50 000 мм/мин |
(X2/Y2/Z2): |
-/-/- |
-/-/- |
32000/20000/ 3200 мм/мин |
20000/-/32000 мм/мин |
Токарный шпиндель (при 30-мин. цикле/40% ED)*1: |
4000 об/мин, 30 кВт |
4000 об/мин, 30 кВт |
4000 об/мин, 30 кВт |
4000 об/мин, 30 кВт |
Фрезерный шпиндель (при 15-мин. цикле/40% ED): |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
12000 об/мин, 22 кВт |
Вращающийся инструмент револьверной головки: |
— |
— |
6000 об/мин, 5.5 кВт |
6000 об/мин, 5.5 кВт |
Хвостовик инструмента: |
CAT-40, *CAPTO C6, *HSK-T63 |
CAT-40, *CAPTO C6, *HSK-T63 |
CAT-40, *CAPTO C6, *HSK-T63 |
CAT-40, *CAPTO C6, *HSK-T63 |
Кол-во инструментов: |
40, *80, *120 |
40, *80, *120 |
40, *80, *120 |
40, *80, *120 |
Требуемая площадь: |
5070/6750 ×3395 мм |
5070/7250 ×3395 мм |
6360×3480 мм |
6360×3480 мм |
* По дополнительному заказу.
*1 Зависит от технических характеристик патрона.
*2 3000U: скорость быстрой подачи по оси Z составляет 40000 мм/мин.

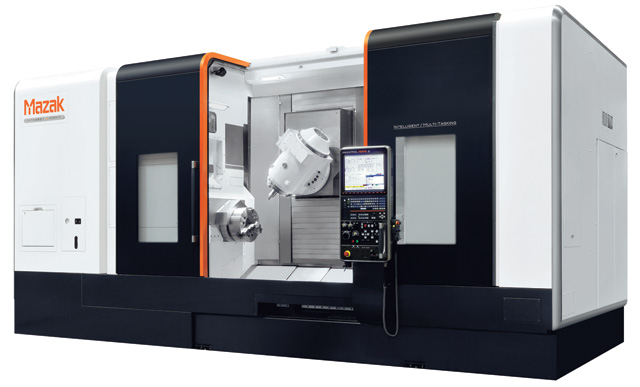

Станки Mazak серии INTEGREX E-500H II |
E-500H II |
E-500H-S II |
Расстояние между патроном и центром: |
1500/3000U |
1500/3000U |
Макс.обрабатываемый диаметр: |
ø 820 мм |
ø 820 мм |
Макс. обрабатываемая длина*1: |
1524/3048 мм |
1524/3042 мм |
Перемещение по осям (X/Y): |
870/500 мм | 870/500 мм |
(Z)*1: |
1598/3122 мм |
1598/3122 мм |
(B/C): |
240°/360° |
240°/360° |
Быстрая подача по осям (X/Y/Z): |
40000 мм/мин |
40000 мм/мин*2 |
Токарный шпиндель (при 30-мин. цикле/40% ED)*1: |
3300 об/мин, 30 кВт |
3300 об/мин, 30 кВт |
Фрезерный шпиндель (при 15-мин. цикле/40% ED): |
10000 об/мин, 37 кВт |
10000 об/мин, 37 кВт |
Хвостовик инструмента: |
CAT-50, *CAPTO C8, *HSK-T100 |
CAT-50, *CAPTO C8, *HSK-T100 |
Кол-во инструментов: |
40, *80, *120 |
40, *80, *120 |
Требуемая площадь: |
6420/7920×3675 мм |
7020/8520×3675 мм |
* По дополнительному заказу.
*1 Зависит от технических характеристик патрона.
*2 3000U: скорость быстрой подачи по оси Z составляет 40000 мм/мин.

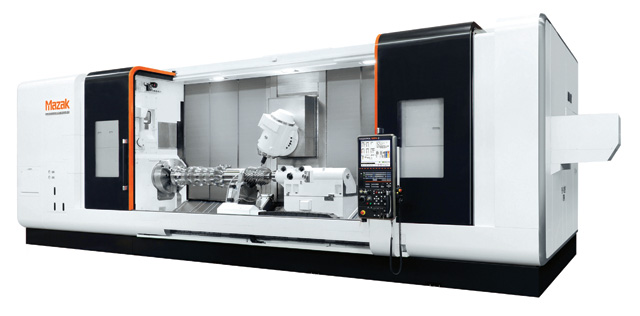

Станки Mazak серии INTEGREX E-670H II |
E-670H II |
E-670H-S II |
Расстояние между патроном и центром: |
3000U/4000U/6000U |
3000U/4000U |
Макс.обрабатываемый диаметр: |
ø 1070 мм (ø 920 мм)*5 |
ø 1070 мм |
Макс. обрабатываемая длина*1: |
3048/4064/6053 мм |
3048/4064 мм |
Перемещение по осям (X/Y): |
1025/670 мм | 1025/670 мм |
(Z)*1: |
3375/4391/6423 мм |
3375/4391 мм |
(B/C): |
240°/360° |
240°/360° |
Быстрая подача по осям (X/Y/Z): |
40000 мм/мин |
40000 мм/мин |
Токарный шпиндель (при 30-мин. цикле/40% ED)*1: |
1600 об/мин, 45 кВт |
1600 об/мин, 45 кВт |
Фрезерный шпиндель (при 15-мин. цикле/40% ED): |
10000 об/мин, 37 кВт |
10000 об/мин, 37 кВт |
Хвостовик инструмента: |
CAT-50, *CAPTO C8, *HSK-T100 |
CAT-50, *CAPTO C8, *HSK-T100 |
Кол-во инструментов: |
40, *80, *120 |
40, *80, *120 |
Требуемая площадь: |
8500/9481/12200×5100 мм |
8500/9481×5100 мм |
* По дополнительному заказу.
*1 Зависит от технических характеристик патрона.

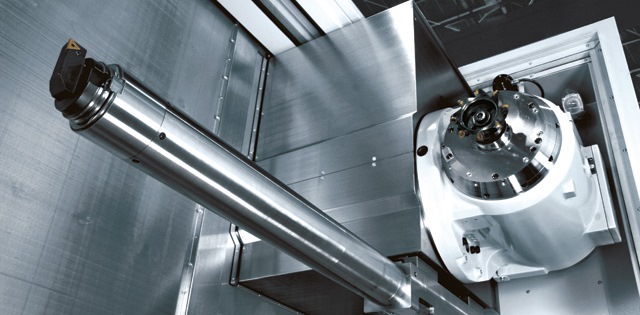

*5 E-670H II (6000U) Дополнительная функция. Используется вместе с хвостовиками MAS BT-50 и CAPTO C8. Максимальный устанавливаемый диаметр ограничивается 920 мм, а положение устройства АСИ меняется при замене расточных головок в системе длинных расточных оправок.
