Станок Mazak INTEGREX E-V II

Серия станков NTEGREX e-V II – это многоцелевые обрабатывающие центры, предназначенные для токарной и фрезерной обработки крупногабаритных деталей за один установ. Станки данной серии обладают простотой в программировании, эксплуатации и наладке, а также высокой эффективностью.

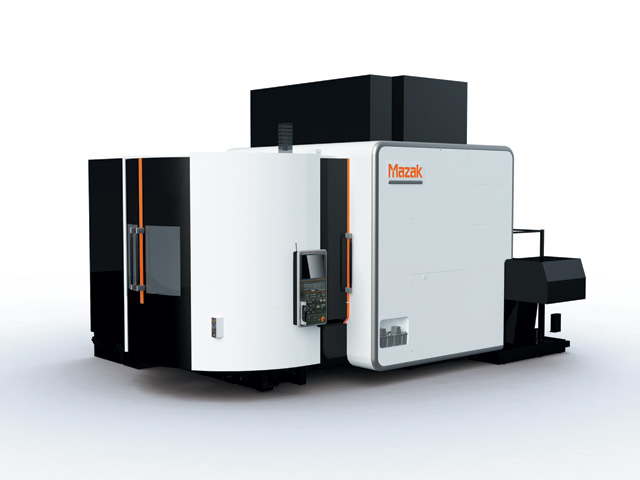

Станок Mazak серии INTEGREX E-1060V II

Технические характеристики

Станки серии INTEGREX E-1060V	E-1060V/6 II	E-1060V/8 II	E-1060V/8S II (с одним столом)
Макс. размеры обрабатываемой заготовки:	ø 1050×1000 мм: ☐630 мм (паллета с резьбовыми отверстиями)	ø 1250×1250 мм: ☐800 мм (паллета с резьбовыми отверстиями)	ø 1500×1450 мм: ø 1250 мм (паллета с кулачковым зажимом)
Размер паллеты:	ø 630 мм, ø 800 мм, *ø 800 мм	ø 800 мм, ø 1000 мм, *ø 1000 мм	ø 800 мм, ø 1000 мм, *ø 1250 мм
Перемещение по осям (X/Y/Z):	1525/1060/1345 мм	1875/1060/1345 мм	1695/1060/1345 мм
(по оси B/C):	150°/360°	150°/360°	150°/360°
Быстрая подача по осям (X/Y/Z):	42000 мм/мин	42000 мм/мин	42000 мм/мин
Токарный шпиндель (при 30-мин. цикле)^*1:	*600 об/мин, 37 кВт	*500 об/мин, 37 кВт	*500 об/мин, 37 кВт
Фрезерный шпиндель (при 30-мин.цикле):	10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт	10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт	10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт
Тип хвостовика инструмента:	CAT-50, CAPTO C8, BIG-PLUS#50	CAT-50, CAPTO C8, BIG-PLUS#50	CAT-50, CAPTO C8, BIG-PLUS#50
Кол-во инструментов:	40, 80, 120, 160, 180, 240, 330	40, 80, 120, 160, 180, 240, 330	40, 80, 120, 160, 180, 240, 330
Требуемая площадь:	5600×7150 мм	5600×7760 мм	5600×6814 мм

* По дополнительному заказу.

*1 Максимальная частота вращения шпинделя ограничена 50 об/мин в станках с паллетами квадратной формы.

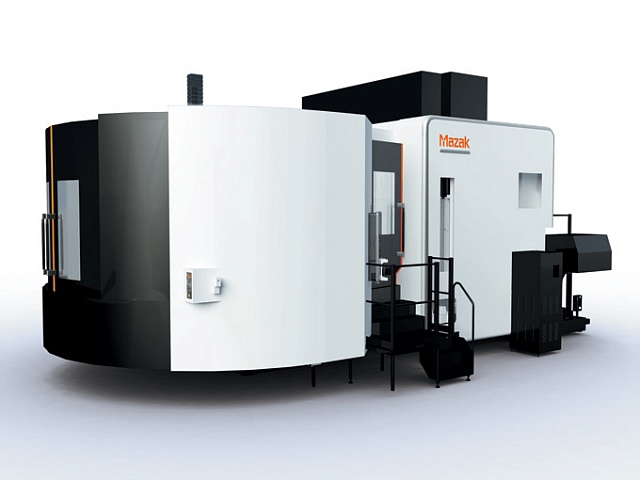

Станки серии INTEGREX E-1550V	E-1550V/10 II
Макс. размеры обрабатываемой заготовки:	ø 2000×1440 мм: ☐1000 мм (паллета с резьбовыми отверстиями)
Размер паллеты:	ø 1000 мм, ø 1400 мм
Перемещение по осям (X/Y/Z):	1875/1550/1345 мм
(по оси B/C):	150°/360°
Быстрая подача по осям (X/Y/Z):	42000 мм/мин
Токарный шпиндель (при 30-мин. цикле)^*1:	*300 об/мин, 37 кВт
Фрезерный шпиндель (при 30-мин.цикле):	10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт
Тип хвостовика инструмента:	CAT-50, CAPTO C8, BIG-PLUS#50
Кол-во инструментов:	40, 80, 120, 160, 180, 240, 330
Требуемая площадь:	6455×9712 мм

* По дополнительному заказу.

*1 Максимальная частота вращения шпинделя ограничена 50 об/мин в станках с паллетами квадратной формы.

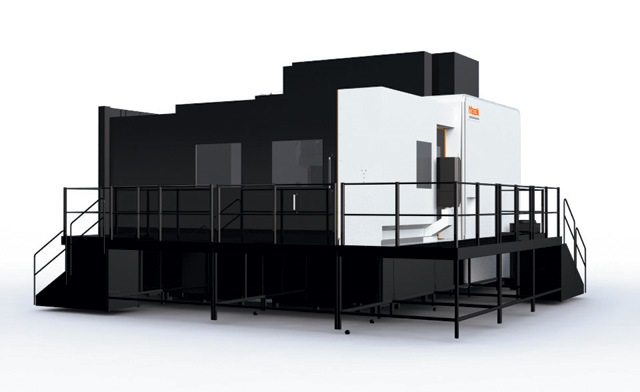

Станок Mazak серии INTEGREX E-1850V II

Станки Mazak серии INTEGREX E-1850V	E-1850V/12II	E-1850V/25S II (с одним столом)
Макс. размеры обрабатываемой заготовки:	ø 2350×1800 мм: ø 1250 мм (паллета с резьбовыми отверстиями)	ø 3500×1800 мм: ø 2500 мм (паллета с резьбовыми отверстиями)
Размер паллеты:	ø 1250 мм, ø 1650 мм, *ø 1850 мм	ø 2500 мм, ø 3000 мм
Перемещение по осям (X/Y/Z):	3055/1850/1800 мм	3055/1850/1800 мм
(по оси B/C):	150°/360°	150°/360°
Быстрая подача по осям (X/Y/Z):	42000 мм/мин	20000/40000/ 40000 мм/мин
Токарный шпиндель (при 30-мин. цикле)^*1:	*250 об/мин, 45 кВт	75 об/мин, 45 кВт / *100 об/мин, 45 кВт
Фрезерный шпиндель (при 30-мин.цикле):	10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт	10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт
Тип хвостовика инструмента:	CAT-50, CAPTO C8, BIG-PLUS#50	CAT-50, CAPTO C8, BIG-PLUS#50
Кол-во инструментов:	40, 80, 120, 160, 180, 240, 330	40, 80, 120, 160, 180, 240, 330
Требуемая площадь:	7053×11268 мм	9522×12000 мм
