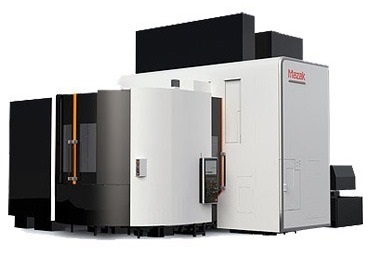

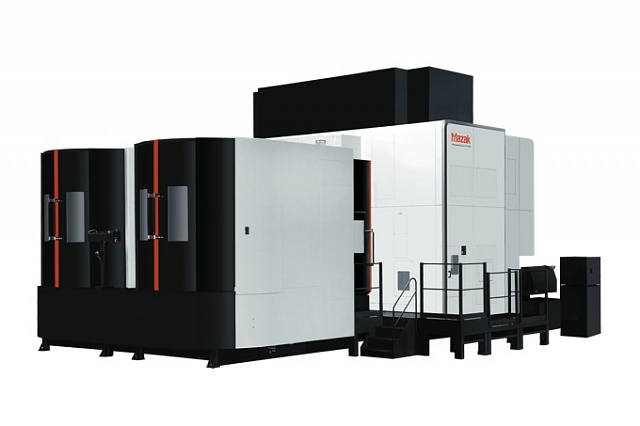

Станки Mazak INTEGREX E-RAMTECH V
Станки Mazak серии INTEGREX E-RAMTECH V наряду с функциями станка серии INTEGREX E-V II оснащены функцией выдвижного шпинделя, позволяющего выполнять глубокое точение, обработку по внутреннему диаметру. Станки данной серии также обладают простотой в программировании, эксплуатации и наладке, и высокой эффективностью.
Технические характеристики
Станки серии INTEGREX E-RAMTECH V |
E-RAMTEC V/8 |
E-RAMTEC V/10 |
E-RAMTEC V/12 |
Макс. размеры обрабатываемой заготовки: |
ø 1250×1250 мм: |
ø 2000×1440 мм: |
ø 2350×1800 мм: |
Размер паллеты: |
*ø 800 мм, *ø 1000 мм, *ø 1000 мм |
*ø 1000 мм, *ø 1400 м |
*ø 1250 мм, *ø 1850 мм |
Перемещение по осям (X/Y/Z): |
1875/1060/1595 мм |
1875/1060/1450 мм |
3055/1700/1800 мм |
(по оси B/C): |
150°/360° | 150°/360° |
150°/360° |
(по оси W): |
900 мм |
900 мм |
900 мм |
Быстрая подача по осям (X, Y, Z/W): |
42000 мм/мин / 30000 мм/мин |
42000 мм/мин / 30000 мм/мин |
42000 мм/мин / 30000 мм/мин |
Токарный шпиндель (при 30-мин. цикле)*1: |
500 об/мин, 37 кВт |
300 об/мин, 37 кВт |
250 об/мин, 45 кВт |
Фрезерный шпиндель (при 30-мин.цикле): |
10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт |
10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт |
10000 об/мин, 37 кВт, *5000 об/мин, 37 кВт |
Выдвижной шпиндель (при 10-мин.цикле): |
3000 об/мин, 7.5 кВт |
3000 об/мин, 7.5 кВт |
3000 об/мин, 7.5 кВт |
Тип хвостовика инструмента (фрезерный/выдвижной шпиндель): |
CAT-50, *CAPTO C8, *BIG-PLUS#50/CAPTO C6 |
CAT-50, *CAPTO C8, *BIG-PLUS#50/CAPTO C6 |
CAT-50, *CAPTO C8, *BIG-PLUS#50/CAPTO C6 |
Кол-во инструментов (фрезерный/выдвижной шпиндель): |
40, *80, *120, *160, *180, *240, *330/40 |
40, *80, *120, *160, *180, *240, *330/40 |
40, *80, *120, *160, *180, *240, *330/40 |
Требуемая площадь: |
7625×7823 мм |
7412×10185 мм |
7970×12038 мм |
*1 Максимальная частота вращения шпинделя ограничена 50 об/мин в станках с паллетами квадратной формы.
