Sandvik CoroMill 745

Фреза Sandvik CoroMill 745



Новая торцевая фреза от Sandvik Coromant с двухсторонними пластинами, обеспечивающими положительный передний угол в процессе резания


Секрет фрезы CoroMill 745 заключается в запатентованной системе позиционирования режущих пластин. За счет наклона пластины в корпусе положение и угол режущей кромки оказываются такими же, как во фрезах для ненагруженного резания с положительными углами установки пластин. Благодаря тому, что пластины выполняются двухсторонними, каждая из них имеет 14 эффективных режущих кромок. Преимущества: эффективность иэкономия в одном инструменте.

Фреза Сандвик с двухсторонними пластинами



Преимущества фрезы Sandvik CoroMill 745

  • Двухсторонние многокромочные пластины — экономичное решение, которое отличается высокой производительностью и низкими затратами в расчете на кромку
  • Надежный инструмент со стабильной работоспособностью гарантирует обработку без внеплановых остановов
  • Инновационная конструкция обеспечивает ненагруженное резание с отличным стружкообразованием и низким энергопотреблением
  • Простота замены и индексации, а также точность позиционирования режущих пластин обеспечивают надежную обработку



Область применения

  • Фрезерование плоскостей
  • От черновой до получистовой обработки
  • Фреза с многокромочными пластинами подходит для крупносерийного производства, гибких автоматических линий и случаев, когда требуется максимальное использование инструмента
  • Операции с максимальной глубиной резания (APMX) 5,2 мм, прииспользовании всех 14 кромок



Область применения по ISO

Сталь, чугун

Область применения Sandvik ColoMill 745 по ISO

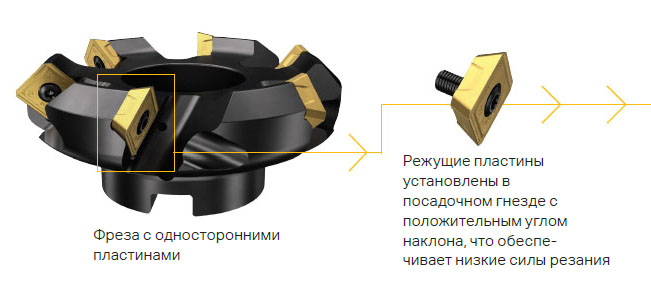

Конструкция фрезы Сандвик CoroMill 75

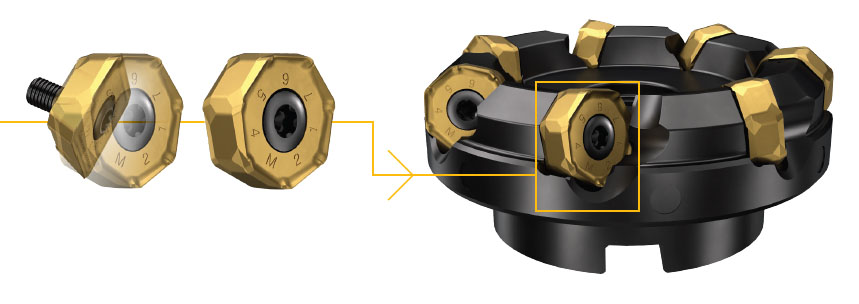

Конструкция CoroMill 745 с измененным углом установки режущих пластин позволила поменять одностороннюю режущую пластину на двухстороннюю с сохранением положительной геометрии. Результат: первая торцевая фреза с 14 режущими кромками и положительным передним углом




  Инновационная конструкция фрезы CoroMill 745    Двухсторонние пластины фрезы CoroMill 745    Надежное гнездо под пластину фрезы CoroMill 745

Инновационная

конструкция

Экономичное

решение

Надежный

инструмент

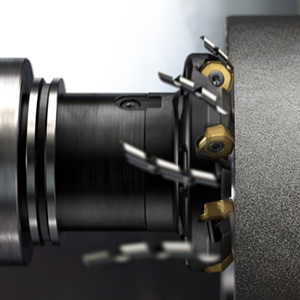

Инновационная конструкция

  • Решение с 14 эффективными режущими кромками
  • Двухсторонняя режущая пластина, установленная с наклоном для обеспечения положительного переднего угла
  • Надежная шлифованная пластина большой толщины с прочными острыми кромками для повышения точности и надежности процесса резания
  • Высокоточная шлифованная геометрия позволяет предотвратить выкрашивание приобработке чугуна

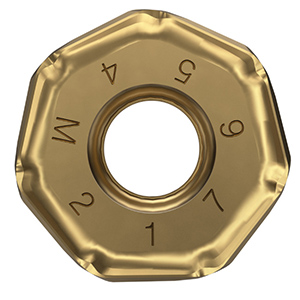

  • Нумерация режущих кромок (1–14) дляупрощения индексации пластины

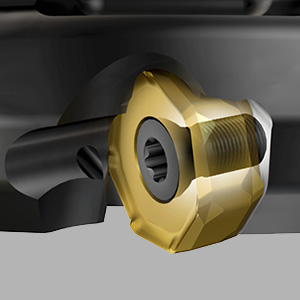

Надежное гнездо под пластину и лёгкая индексация пластин

  • Прочный винт пластины с резьбой M7 упрощает замену пластин даже в перчатках
  • Исключительная надежность закрепления благодаря семиугольной форме пластины
  • Уникальное позиционирование пластин в корпусе повышает удобство их замены



Прочный корпус фрезы

  • Диапазон диаметров: 63–250 мм
  • Внутренний подвод СОЖ, для фрез диаметром до 160 мм
  • Уникальный неравномерный шаг зубьев MD (для фрез диаметром до160 мм) и сниженная масса корпуса для уменьшения вибрации приобработке нежестких деталей

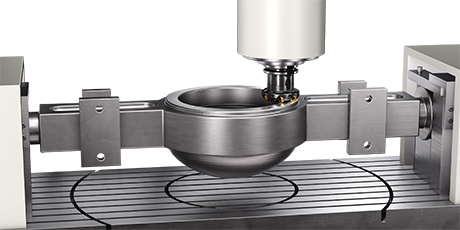

Неравномерный шаг зубьев MD фрезы CoroMill 745



Неравномерный шаг зубьев фрезы (MD)


Неравномерный шаг MD — первый выбор при черновых операциях, где требуется ненагруженное резание, например при склонности к вибрации и нежестких наладках. Он отлично оптимизирует процесс обработки, когда вибрация накладывает ограничения.



Длина и ширина корпуса фрезы уменьшены для оптимизации обработки на операциях с низкой производительностью. Фреза имеет логарифмический неравномерный шаг зубьев, а положение режущих пластин радиально компенсируется для получения равномерной толщины стружки.

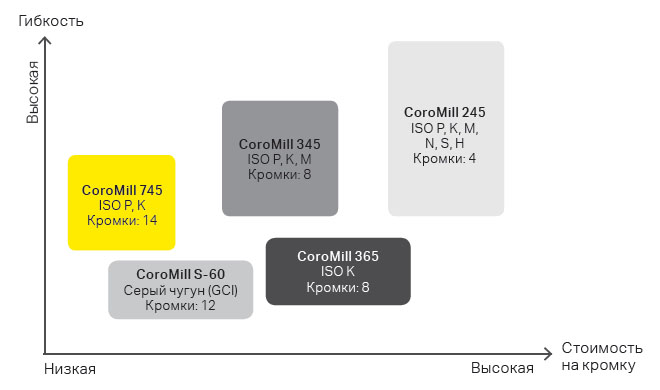

Выбирайте правильную фрезу для каждого вида обработки

Выбор фрезы для каждого вида обработки



Фреза Sandvik CoroMill 245

Фреза общего назначенияс гарантированной работоспособностью



Фреза Sandvik CoroMill 345

Первый выбор для высокопроизводительного торцевого фрезерования



Фреза Sandvik CoroMill 365

Предназначена для обработки чугуна



Фреза Sandvik CoroMill 745

Фреза с многокромочными пластинами для максимальной экономичности обработки



Фреза Sandvik CoroMill S-60

Высокая производительность при обработке серого чугуна





Корпус фрезы Sandvik CoroMill 745 Корпус фрезы Sandvik CoroMill 745     Пластина к фрезе Sandvik CoroMill 745



Корпус фрезы

Диапазон диаметров:

63–315 мм

Внутренний подвод СОЖ для фрез диаметром до 160 мм

Соединение: Крепление на оправке, Coromant Capto®, крепление на оправке CIS



Шаг

нормальный (M), нормальный неравномерный (MD)

и мелкий (H)



Пластина

Размер пластины (IC): 21

Количество режущих

кромок: 14

Геометрии: E-M30, E-M50

Прецизионные шлифованные режущие пластины для обеспечения высокой точности обработки















Если у вас остались вопросы об особенностях новой торцевой фрезы Sandvik CoroMill 745, наши технические специалисты будут рады ответить на них!



Для заказа инструмента или получения подробной информации о новых инструментах от Sandvik Coromant обратитесь к техническому специалисту нашей компании по тел. (812) 603-20-49 или заполните форму обратной связи на нашем сайте.
